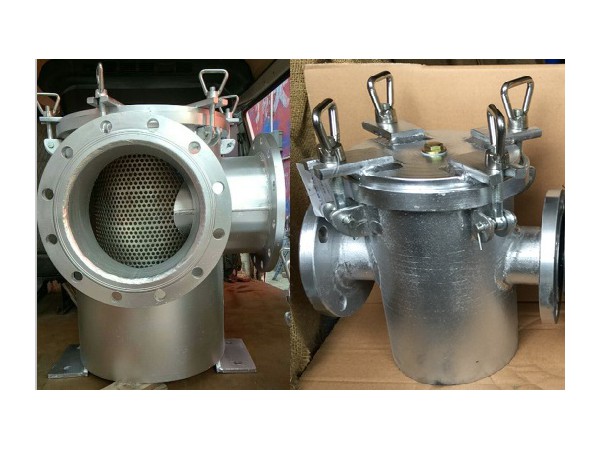

点击图片查看原图
型式：A型（直通海水滤器） AS型（直通海水滤器）B型（直角海水滤器）BS型（直角海水滤器）BR型（右式直角海水滤器）BRS型（左式直角海水滤器）
公称压力；PN0.1MPA
公称通径DN40-DN500（非标定制：DN20-DN1000）
适用介质；海水，淡水
滤器型式为：
A型——法兰连接尺寸按CB/T46的直通海水滤器/粗水滤器/吸入粗水滤器；
AS型——法兰连接尺寸按GB2506的直通海水滤器/粗水滤器/吸入粗水滤器；
BR型——法兰连接尺寸按CB/T46的右式直角海水滤器/粗水滤器/吸入粗水滤器；
BL型——法兰连接尺寸按CB/T46的左式直角海水滤器/粗水滤器/吸入粗水滤器；
BRS型——法兰连接尺寸按GB2506的右式直角海水滤器/粗水滤器/吸入粗水滤器；
BLS型——法兰连接尺寸按GB2506的左式直角海水滤器/粗水滤器/吸入粗水滤器；
吸入粗水滤器参数
|
型 |
式 |
公称压力 |
公称通径 |
|
A |
AS |
|
40-500 |
|
BR |
BRS |
0.1 |
40-350 |
|
BL |
BLS |
|
40-350 |
基本尺寸
|
名称 |
公称压力 |
规格 |
法兰间距L |
法兰外径D |
中心距C |
螺孔 |
重量 KG |
|
吸入粗水滤器 CB/T497-94 |
PN10 |
A 40 |
270 |
125 |
93 |
6×Ф15 |
12.9 |
|
A 50 |
270 |
135 |
103 |
6×Ф15 |
13.1 |
||
|
A 65 |
310 |
155 |
123 |
6×Ф15 |
17.2 |
||
|
A 80 |
350 |
170 |
138 |
8×Ф15 |
38.2 |
||
|
A 100 |
420 |
190 |
158 |
8×Ф15 |
36.5 |
||
|
A 125 |
420 |
215 |
183 |
10×Ф15 |
41.6 |
||
|
A 150 |
490 |
240 |
208 |
12×Ф15 |
60.2 |
||
|
A 200 |
540 |
295 |
264 |
12×Ф15 |
89.6 |
||
|
A 250 |
600 |
365 |
327 |
14×Ф17 |
137 |
||
|
A 300 |
660 |
430 |
386 |
14×Ф21 |
175 |
||
|
A 350 |
850 |
480 |
436 |
16×Ф21 |
359.4 |
||
|
A 400 |
950 |
530 |
486 |
16 ×Ф21 |
497 |
||
|
A 450 |
1050 |
580 |
536 |
18×Ф21 |
628 |
||
|
A 500 |
1180 |
635 |
591 |
20×Ф21 |
760 |
||
|
AS 40 |
270 |
130 |
100 |
4×Ф14 |
13 |
||
|
AS 50 |
270 |
140 |
110 |
4×Ф14 |
13.2 |
||
|
AS 65 |
310 |
160 |
130 |
4×Ф14 |
17.4 |
||
|
AS 80 |
350 |
190 |
150 |
4×Ф18 |
21.7 |
||
|
AS 100 |
420 |
210 |
170 |
4×Ф18 |
38.4 |
||
|
AS 125 |
420 |
240 |
200 |
8×Ф18 |
43.4 |
||
|
AS 150 |
490 |
265 |
225 |
8×Ф18 |
62.1 |
||
|
AS 200 |
540 |
320 |
280 |
8×Ф18 |
92.7 |
||
|
AS 250 |
600 |
375 |
335 |
12×Ф18 |
140 |
||
|
AS 300 |
660 |
440 |
395 |
12×Ф22 |
176 |
||
|
AS 350 |
850 |
490 |
445 |
12×Ф22 |
366.4 |
||
|
AS 400 |
950 |
540 |
495 |
16×Ф22 |
504 |
||
|
AS 450 |
1050 |
595 |
550 |
16×Ф22 |
638 |
||
|
AS 500 |
1180 |
645 |
600 |
20×Ф22 |
769 |
技术要求
1滤器的本体材料为Q235-A或钢10，盖、沉淀盆的材料为Q235-A，滤网的材料DN≤350为1Cr18Ni9，DN≥400为Q235-A，防镀锌块材料为ZAC。
2滤网通道面积与公称通径之比，应符合表2和表3的规定，且不小于2.5.
3滤器应热浸锌，**小浸锌层重量610g/m2。
4滤器应以0.15MPa的水压作强度和密封性试验，持续5min，应无渗透.
5其他技术要求按GB600.
