日标双联油滤器JIS F7208基本尺寸
|
口径 |
法兰外径 |
中心距 |
螺孔 |
|
25 |
95 |
75 |
4*Φ10 |
|
32 |
115 |
90 |
4*Φ12 |
|
40 |
120 |
95 |
4*Φ12 |
|
50 |
130 |
105 |
4*Φ12 |
|
65 |
155 |
130 |
4*Φ12 |
|
80 |
180 |
145 |
4*Φ16 |
|
100 |
200 |
165 |
8*Φ16 |
|
125 |
235 |
200 |
8*Φ1 |

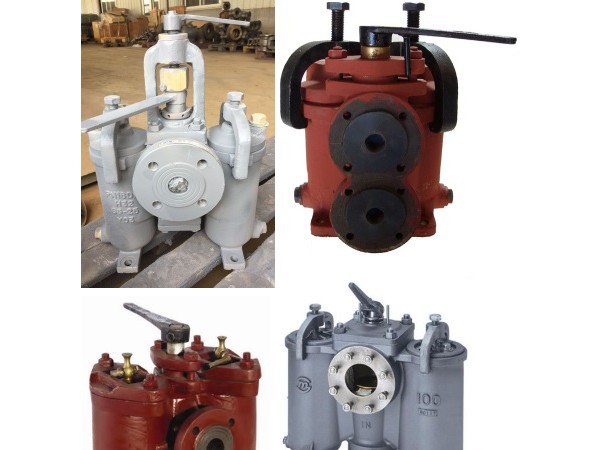

双联油滤器H型
使用说明:
双联油滤器为油路不断油供油系统部分,在安装时应该注意油路进出方向,进出方向为上进下出,法兰连接时应该注意螺丝用力均匀,特别是在使用半垫时要特别注意,用力不均匀容易把法兰拉断。
双联油滤器中间部分有两个把手,分为上把手和下把手,上把手部分为锁紧装置,下把手控制液体流动方向,只有在上把手开启状态下下把手才能左右转动,下把手只能到最左侧或者最右侧(左右两侧都到限位),然后将上把手顺时针压紧,这样才能压紧中间密封,如果密封漏油,则应
加力上把手压紧。
如果加力后还漏,考虑密封问题,需要维修或者更换。
双联油滤器使用截止为油,密封为本体材料密封,在非油类容易氧化锈蚀的介质下密封损坏会很严重。
