上海精骋阀门制造有限公司

刀型闸阀：有板式闸阀、刀型泥浆闸阀,刀型排渣闸阀,单夹式渣浆闸阀

和手动单夹式刀型闸阀。

闸阀的种类：按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀。

楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式。

平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

结构特点：

该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

刀型闸阀的特点：

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。

4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。

5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

6、如采用硬密封不锈钢材质，阀瓣做喷焊处理的话，可以很好的扩展阀门对温度,压力的要求。

闸阀的优点:

1、流体阻力小，密封面受介质的冲刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制，不扰流、不降低压力。

4、经久耐用，使用简单。

5、形体简单，结构长度短，适用范围广。

闸阀的缺点：

1、密封面之间易引起冲蚀和擦伤，维修比较困难。

2、外形尺寸较大，开启需要一定的空间，开闭时间长。

3、结构较复杂。

主要规格性能：

1、公称压力(Mpa) 壳体试验(Mpa) 密封试验(Mpa)1.0 1.6 1.5 2.4 1.1 1.8

2、工作温度 ≤900℃

3、适用介质 :纸浆、污水、煤浆、灰、渣水混合物

4、主要零部件:伐 体、伐盖 闸板 阀杆 密封面

5、材质：有不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 等

用途

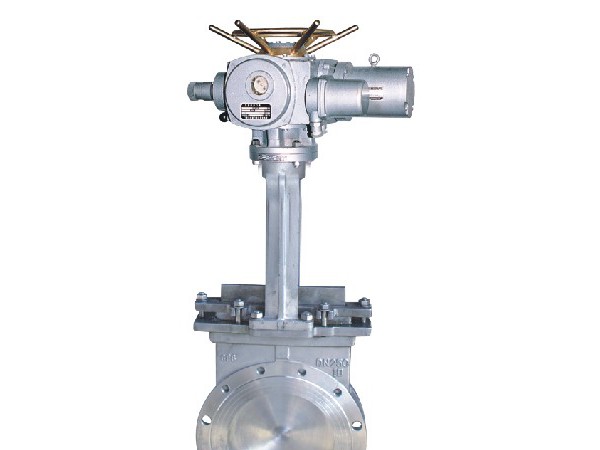

刀闸阀 因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。 材质：铸铁、碳钢、不锈钢 尺寸范围：DN50～DN600 最大压力：1.0MPa。

注意事项及其特点

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀本类阀门在管道中一般应当水平安装。

是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

刀闸阀分为：

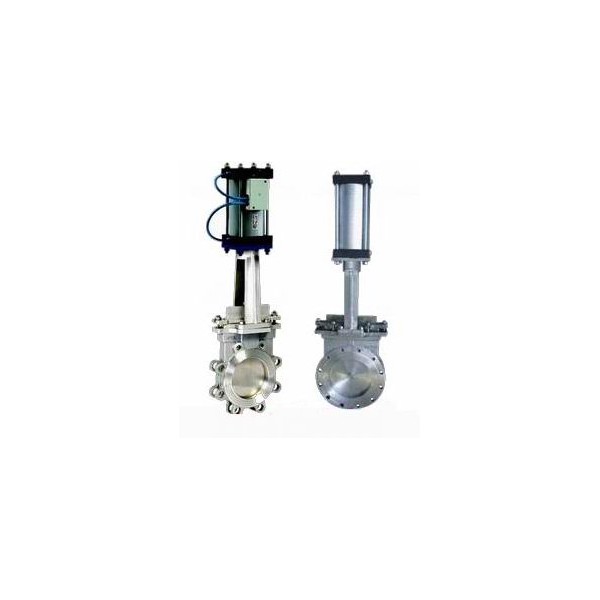

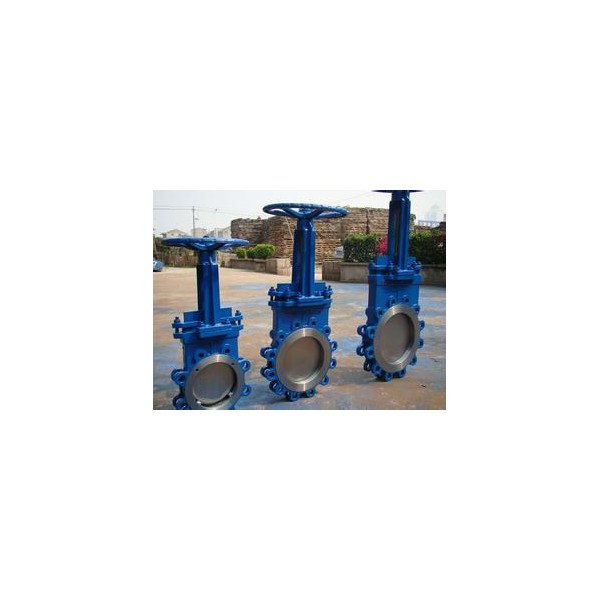

气动刀闸阀 手动浆液阀 链轮刀形闸阀 电动刀形闸阀 气动刀形闸阀 暗杆气动刀形闸阀 气动刀形闸阀 刀形闸阀 美标刀型闸阀 刀闸阀 暗杆刀形闸阀 对夹刀形闸阀。

性能参数
